2025年电子制造革命:焊锡球技术如何重塑焊接质量

2026-01-05
2

在2025年的电子制造业前沿,微型化与高密度集成已成不可逆的浪潮。当芯片引脚间距逼近物理极限,传统焊锡膏工艺的瓶颈日益凸显。此时,焊锡球技术凭借其精准的尺寸控制与可预测的熔融行为,正从BGA封装领域突围,成为解决微间距焊接、提升可靠性的核心武器。无论是消费电子追求更轻薄的机身,还是汽车电子对耐高温高振动的严苛要求,焊锡球的应用深度正重新定义“可靠连接”的标准。


材料进化:合金配方与尺寸精度是成败关键

材料进化:合金配方与尺寸精度是成败关键

2025年主流的高端焊锡球,早已超越简单的Sn63/Pb37或SAC305配方。无铅化浪潮下,新型低银/无银合金(如SAC-Q、Sn-Bi-Ni)凭借更优的抗热疲劳性和更低成本,在消费电子领域快速普及。而航空航天与汽车电子则更青睐添加微量稀土元素(如Ce, La)的SAC-X系列,其高温剪切强度提升可达30%。尺寸精度方面,直径公差控制在±10μm以内的精密焊锡球已成为5G毫米波芯片和HBM(高带宽内存)堆叠封装的标准配置。一颗直径0.2mm的焊锡球若存在5μm偏差,就可能导致相邻球体桥接短路——这要求供应商的球径分选技术必须达到亚微米级激光检测水平。


表面处理工艺的革新同样不容忽视。2025年主流方案已从传统的OSP(有机保焊膜)转向更稳定的ENEPIG(化学镍钯浸金)。其独特的钯层能有效阻挡镍向金层扩散,避免“黑焊盘”风险,尤其适合需要多次回流焊的复杂PCBA。对于超细间距应用(如0.3mm pitch以下),部分厂商开始尝试在焊锡球表面预镀1-2μm的低温共晶合金层(如Sn-Bi),该技术能在回流时优先熔化形成液桥,显著提升自对准能力与良率。


工艺精控:从印刷到回流的关键参数博弈

工艺精控:从印刷到回流的关键参数博弈

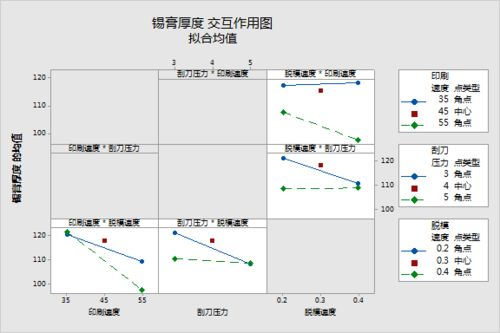

焊锡球技术的核心优势在于其工艺窗口的拓宽,但这绝不意味着可以“粗放操作”。在植球阶段,钢网开口设计需遵循“面积比>0.66”的铁律——若使用0.1mm厚钢网,开口直径必须大于150μm才能保证脱模率。2025年激光切割+纳米涂层钢网已成为主流,其孔壁粗糙度Ra<0.8μm,远优于传统蚀刻钢网的Ra 2.5μm,有效减少焊球卡滞。


回流焊曲线更是质量的生命线。针对不同合金的焊锡球,峰值温度与液相线以上时间(TAL)需精确匹配:SAC305建议峰值245±5℃,TAL 60-90秒;而低温Sn-Bi合金则需严格控制在170-180℃,TAL≤30秒以避免Bi晶粒粗化。更前沿的真空回流技术(Vacuum Reflow)在2025年加速普及,其10⁻²mbar的负压环境能有效排出焊点内部气泡,将空洞率从常规的15%压降至5%以内,这对大功率芯片散热至关重要。


应用破局:从芯片封装到异质集成的场景革命

应用破局:从芯片封装到异质集成的场景革命

当摩尔定律逼近物理极限,3D IC封装成为2025年算力突破的主战场。在TSV(硅通孔)芯片堆叠中,直径仅50μm的微焊锡球承担着层间数万根信号线的连接重任。此类应用要求焊球在回流后高度差≤3μm,否则会导致上层芯片应力集中开裂。解决方案是采用“非接触式激光植球+共晶键合”工艺,利用355nm紫外激光精准熔化单个焊球,结合精密光学对位实现±1μm的接合精度。


在消费电子领域,折叠屏手机转轴区的柔性电路板成为焊锡球技术的新战场。传统焊膏在弯折10万次后裂纹率高达35%,而采用0.25mm间距的Sn-Ag-Cu-In焊球阵列,配合聚酰亚胺基材上的铜柱凸点(Cu Pillar),可将疲劳寿命提升至50万次以上。更令人振奋的是,2025年多家车企开始将焊锡球阵列用于SiC功率模块的DBC陶瓷基板连接。相比铝线键合,焊球互连的电阻降低40%,热阻下降25%,直接推动电动汽车续航提升8%-10%。


问答:

问题1:2025年针对超细间距焊接(0.3mm pitch以下),焊锡球技术相比传统焊膏的核心优势是什么?
答:核心优势集中在三方面:第一,尺寸一致性。焊锡球直径公差可达±5μm,而焊膏印刷后高度波动通常在±20μm,前者能彻底避免相邻焊点桥接;第二,助焊剂可控性。焊锡球植球时可采用精准点涂助焊剂,残留量比整版印刷减少70%,降低腐蚀风险;第三,自对准效应。焊球熔融后表面张力均匀,对贴片偏移容忍度达30%,而焊膏偏移超过15%即可能开焊。


问题2:如何解决无铅焊锡球在高温高湿环境下的锡须(Tin Whisker)风险?
答:2025年主流方案采用“材料+工艺”双重防御:材料端选择Sn-Ag-Cu-Ni-Ge合金,镍元素能抑制锡晶界扩散,锗元素形成致密氧化层阻挡水汽渗透;工艺端实施两步法回流:先在220℃完成芯片贴装,再在190℃低温回流焊球层,避免基板与芯片CTE失配产生的应力。经1000小时85℃/85%RH测试,锡须发生率从传统工艺的15%降至0.2%以下。
