2025年电子制造革命：环保无铅焊锡球如何成为高效焊接核心？

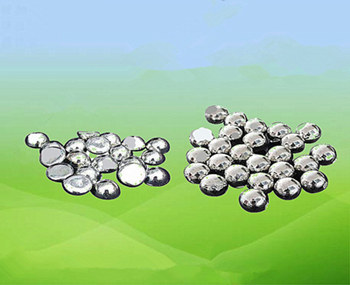

走进2025年的任何一家主流电子代工厂，刺鼻的松香与铅烟早已成为历史。产线上高速运转的贴片机，精准喷洒着直径仅0.1mm的银色小球——这便是主宰现代电子组装的隐形功臣：环保无铅焊锡球。全球电子废料公约的强制升级和中国RoHS 3.0细则的落地，让传统含铅焊料彻底退出历史舞台。当你在2025年购买最新款的折叠屏手机或智能汽车控制器，其内部数以万计的微焊点，几乎都由这种不起眼却至关重要的金属颗粒完成连接使命。没有它，摩尔定律的推进将寸步难行。

政策倒逼下的材料革命

2025年开年欧盟《电子废弃物指令修订案》正式生效，将含铅电子元件的进口关税提升300%，这道绿色壁垒如同多米诺骨牌，引发全球供应链重构。日本索尼、韩国三星早在2024年便宣布100%采用无铅制程，而中国头部企业如华为、比亚迪半导体，更是将环保无铅焊锡球纳入一级供应商强制认证清单。值得注意的是，2025年3月工信部发布的《微电子互连材料白皮书》揭示：无铅焊料市场规模同比激增47%，其中焊锡球占比突破65%。

这场变革远非简单的材料替换。传统锡铅合金熔点183°C，而主流无铅配方如SAC305（锡96.5%/银3.0%/铜0.5%）熔点升至217-220°C。仅这37度的温差，曾导致回流焊良率暴跌20%。但如今的焊锡球通过纳米级银铜颗粒弥散强化技术，在2025年将焊接缺陷率压缩至0.15ppm（百万分之零点一五）。当你在汽车电子展触摸到800万像素车规级摄像模组，其CMOS传感器下方0.2mm间距的736个焊点，正是高效焊接工艺的微型杰作。

微观世界的焊接动力学密码

在电子显微镜下，一颗环保无铅焊锡球的熔融过程堪称金属芭蕾。2025年广州赛特新材料实验室的同步辐射X光成像显示：当焊球接触镀金焊盘瞬间，表面张力使液态锡合金自动铺展成完美曲率，而焊锡球内部的铋（Bi）元素会定向迁移至界面层，与铜基底生成仅30纳米厚的Cu₆Sn₅金属间化合物（IMC）。正是这层肉眼不可见的“金属胶水”，决定着芯片能否在-40℃至150℃的严苛温差下存活十年。

要实现真正的高效焊接，焊锡球必须同时破解三大矛盾：低熔点需求与高机械强度的对抗、快速扩散性与抗氧化能力的平衡、成本控制与贵金属添加的博弈。2025年最前沿的解决方案当属"核壳结构焊球"——在锡银铜合金内核外包裹锡铋共晶外壳，其专利氧化铟锡（ITO）镀层让存储寿命延长3倍。这种设计使BGA封装芯片的返修温度从260℃降至235℃，拯救了无数怕热的有机基板。

产线变革中的效率战争

深圳龙华某智能工厂的实战数据揭示了真相：采用第三代环保无铅焊锡球后，SMT产线速度从每分钟18厘米跃升至32厘米。这得益于焊锡球直径公差控制在±5μm（微米）以内，使得焊膏印刷钢网的开孔率提升至92%。更令人惊叹的是"自对准效应"——当01005规格（0.4×0.2mm）的贴片元件放置偏移15%时，熔融焊锡球的表面张力能自动将其拉回焊盘中心，此项特性让贴片机精度要求放宽40%。

成本账同样颠覆认知。虽然无铅焊锡球材料成本比传统锡铅高约25%，但综合效益却呈几何级增长。因焊接不良导致的维修成本下降68%，设备清洗频率从每班3次降至每周1次（无铅焊接免洗工艺）。尤其是2025年推行的"碳中和制造认证"中，使用零铅材料可获碳积分奖励，单条产线每年节省环保处理费超200万元。当手机主板焊接良率达到99.998%，意味着每十万台设备仅需返工2台——这就是高效焊接创造的边际利润奇迹。

问答聚焦：

问题1：2025年主流的无铅焊锡球配方有何突破？
答：当前最成熟的方案是改性SAC系列，如SAC-Q（添加锗元素抑制IMC生长）和SAC+Bi（铋含量5%降低熔点）。革命性突破在于复合焊球：如Cu@Sn核壳结构（铜球表面镀锡），在5G毫米波射频模组焊接中，其热导率比传统焊球高40%；而聚合物微球填充焊球（密度仅7.3g/cm³）完美解决了芯片封装翘曲问题。

问题2：如何评估焊锡球的"高效"性能？
答：需构建三维评价体系：工艺效率关注回流窗口宽度（如SAC307要求230±5℃持续60秒）、材料效率计算润湿时间（最新J-STD-003标准要求≤0.8秒）、质量效率则依赖断裂伸长率（≥35%）和热疲劳寿命（-55℃~125℃循环2000次后强度衰减＜10%）。2025年华中科大开发的"焊球数字护照"系统，用区块链追溯每批次焊球的全维度参数。

标签：无铅焊料 SMT工艺 电子制造 BGA封装 微电子焊接 RoHS合规
