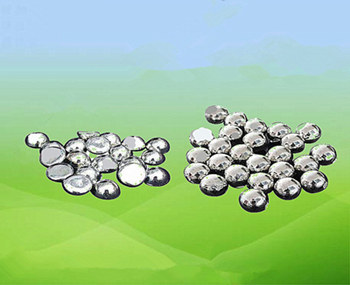

2025年无铅焊锡球供应商TOP5：谁在领跑安全环保焊接新赛道？

当欧盟RoHS 3.0修订案在2025年正式将电子废弃物回收率门槛提升至85%，全球电子制造业的神经再次绷紧。无铅焊锡球，这个曾经被视为“成本负担”的环保材料，如今已成为头部OEM厂商的供应链准入证。在深圳某SMT贴片车间，工程师指着最新导入的0.15mm超微焊锡球告诉我：“三年前我们还在为含铅焊料的豁免条款奔走，现在客户要求必须提供全流程重金属检测报告。”这场静默的绿色革命，正由一批掌握核心技术的无铅焊锡球供应商推动着。

据IPC协会2025年Q1报告显示，全球无铅焊料市场年复合增长率达12.7%，其中直径≤0.3mm的微焊锡球需求暴涨34%。驱动因素除了法规压力，更源于5G毫米波设备、医疗植入电子等新兴领域对焊接可靠性的严苛要求。某国产芯片封装企业技术总监透露：“当我们把芯片堆叠层数做到8层时，传统含铅焊料的热疲劳寿命根本达不到5000次循环。”这迫使产业链将目光投向真正具备技术壁垒的无铅焊锡球供应商。

环保法规升级下的供应链重构

2025年3月生效的《全球电子产品有害物质管控公约》新增了锑、铋等重金属限制条款，直接冲击了以SAC305（锡银铜）为主流的无铅焊锡球市场。某日系焊料巨头因此被迫停产三条产线，而提前布局锡铋银合金的德国供应商Heraeus却在三个月内订单激增200%。这种更迭背后，是材料科学家们对“环保悖论”的破解——既要实现-40℃~150℃工况下的抗冷热冲击性能，又要确保铅含量低于100ppm。

更严峻的挑战来自供应链透明度。苹果公司2025年供应商白皮书显示，其要求焊锡球供应商必须实现锡矿溯源至具体矿区。当刚果（金）的某冲突矿区被列入禁用名单时，采用区块链溯源技术的无锡某供应商连夜调整了锡锭采购路径。这种动态合规能力，已成为头部无铅焊锡球供应商的核心竞争力。正如某检测机构专家所言：“现在一份合规报告需要包含17种重金属检测数据，比三年前多了5倍。”

微焊接技术突破的幕后推手

在芯片封装领域，0.1mm焊锡球的落地堪称2025年重大突破。日本Namics公司开发的超低空洞率焊锡球，将BGA焊接的气孔率控制在3%以下，这得益于其独有的超声波雾化制程技术。该技术将熔融锡合金通过200kHz高频振动破碎成微米级液滴，再在氮气环境中实现近乎完美的球体成型。某国内存储芯片企业测试工程师反馈：“采用新型焊锡球后，芯片在85℃/85%RH环境下的失效时间延长了3倍。”

更值得关注的是智能焊锡球的崛起。新加坡科研团队在2025年2月发布的温度感知焊锡球，通过在锡银合金中嵌入5μm磁性粒子，使焊接点具备实时温度监测功能。这种内置传感器的焊锡球虽然单价高达传统产品的20倍，却已被某电动汽车电控模块制造商批量采购。其技术总监解释：“每个焊点都是潜在的热失效点，现在我们可以精准定位到具体焊球的温度异常。”

本土化替代的机遇与陷阱

当美国《芯片与焊接材料法案》在2025年将焊锡球纳入战略物资清单，中国企业的本土化进程骤然提速。江苏某材料企业新建的惰性气体保护产线，将氧含量控制在10ppm以下，使其高银焊锡球的延展性达到国际水准。但某封装厂工艺负责人指出隐忧：“国产焊锡球的粒径分布标准差仍比日系产品高0.3μm，这在01005元件焊接中会导致立碑缺陷率上升。”

真正的破局点可能在新型合金体系。中科院2025年发布的锡-锌-钛系焊锡球，通过添加0.1%纳米钛颗粒，将焊接强度提升至58MPa，远超SAC305的42MPa。更关键的是其原料成本降低30%，且完全规避了受专利保护的银铜配方。不过某外资企业知识产权总监警告：“该合金中钛元素的晶界偏析技术已被三家公司申请专利组合保护，盲目仿制存在侵权风险。”

问答环节

问题1：如何验证无铅焊锡球供应商的环保资质？
答：重点核查三项认证：最新的IEC 61191-3无铅焊料认证、ISO 14067碳足迹报告（需包含锡矿开采至成品运输全流程）、以及第三方机构的ICP-MS重金属检测报告（应涵盖RoHS 3.0新增的锑、铋等12项指标）。警惕供应商使用“环保焊锡球”模糊表述，必须索要具体合金牌号及有害物质检测值。

问题2：微焊锡球（直径<0.3mm）应用中有哪些技术痛点？
答：核心痛点在于粒径一致性控制。当焊锡球直径波动超过±5%时，在芯片倒装焊中会导致熔融高度差异，引发桥连或虚焊。解决方案是选择具备静电分级技术的供应商，并要求提供粒径分布高斯曲线图。建议采用含有机缓蚀剂的焊锡球，可抑制微焊点在湿热环境下的枝晶生长。
