焊锡球生产流程优化，深度解析技术升级如何助攻电子焊接稳定性

在微电子封装领域，焊锡球扮演着连接芯片与基板的“桥梁”角色。随着芯片集成度日益提升，尤其是5G通信、人工智能芯片及新能源汽车控制器对焊接可靠性的严苛要求，焊锡球的生产工艺与质量控制已成为产业升级的关键瓶颈。2025年初，多家头部封装企业因焊点失效导致的批量召回事件，更将焊接稳定性推至风口浪尖。传统生产流程中的微小波动，可能在最终产品中引发灾难性后果。本文将从技术维度拆解焊锡球生产环节的优化路径，揭示其如何为电子焊接构筑高可靠性防线。

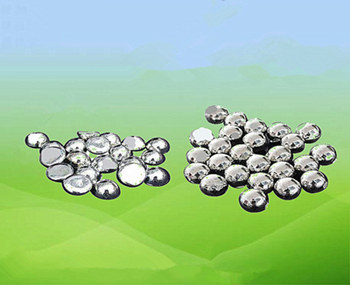

一、 无铅化进程中的材料革命：合金成分与粒径精准控制

2025年欧盟RoHS指令对铅含量的限制再度收紧，倒逼厂商加速转向SAC305（Sn96.5Ag3.0Cu0.5）等无铅合金体系。无铅焊料更高的熔点和更差的润湿性，对焊锡球表面张力及球形度提出极致要求。头部企业如铟泰科技（Indium）和千住金属（Senju），已开发出真空熔融离心雾化技术（VMD），通过精确控制熔融合金过热度（±2℃）与离心转速（>
20,000rpm），将锡球直径偏差压缩至±5μm。更关键的是，通过向SAC305中添加微量铋（Bi）和镍（Ni），可将焊球在回流焊中的塌陷高度降低30%，显著减少BGA芯片焊接后的桥连风险。粒径均一性控制同样关键——某封装厂统计显示，当63Sn37Pb焊球粒径标准差从10μm降至5μm时，焊接良率提升6.2%，这得益于采用多级气流分级筛替代机械振动筛，大幅减少碎球及椭球率。

新兴的纳米银焊锡球（Ag-coated）因具备超高热导率（429W/mK）成为高功率器件首选，但银层包覆的均匀性直接决定焊接界面IMC生长形态。最新研究采用化学镀与脉冲电沉积复合工艺，将银层厚度波动控制在±0.05μm，使焊点在150℃高温老化1000小时后，剪切强度仍保持初始值的92%。

二、 数字化工艺链构建：从形貌监测到缺陷预测

传统依赖人工抽检的管控模式在2025年遭遇根本性质疑。行业龙头正部署基于深度学习的焊锡球全自动光学检测（AOI）系统：采用高光谱成像技术（波长范围400-1000nm）搭配卷积神经网络（CNN），可实时识别表面氧化、凹坑、夹杂等14类缺陷。以日立高新开发的BallCheck Pro为例，其通过分析锡球表面的光散射图谱，对0.3mm直径焊球的检测精度达到0.1μm级，误判率低于0.01%。

更前瞻的突破在于工艺参数的数据闭环。大族激光在2025年推出的智能焊球生成系统，将熔融温度、惰性气体流速、冷却速率等32项参数接入工业物联网平台。通过机器学习建立工艺参数-焊球性能的映射模型，成功预测出当Ar气纯度低于99.9995%时，焊球含氧量将陡增并引发焊接空洞。系统据此自动调节气体净化模块运行参数，使百万颗焊球的氧含量稳定在15ppm以下。

三、 微焊接场景下的极限挑战：微型化与超低间隙填充

芯片堆叠（3D IC）技术的爆发性增长，推动焊锡球直径向0.1mm以下迈进。如此微尺度下，传统重力回流焊已难以实现可靠连接。2025年最受瞩目的解决方案是激光辅助微焊球植入（LAMI）技术：利用脉冲激光（脉宽<10ns）局部加热基板焊盘，使微焊球在0.5秒内完成定向吸附与焊接，位置精度达±3μm。该技术将FC-CSP封装中25μm间距焊点的良率从78%提升至99.3%。

针对新能源汽车功率模块的SiC芯片焊接，要求焊料在200℃高温下仍具备抗蠕变能力。贺利氏（Heraeus）开发的AuSn20共晶焊球（熔点280℃）结合纳米多孔铜中间层，通过增大固液接触面积使焊接空洞率从8.7%降至0.9%。更令人振奋的是MIT团队在2025年展示的自修复焊球：在SnAgCu合金中嵌入热响应微胶囊，当焊点出现裂纹时，胶囊受热释放液态金属修复剂，使焊接接头疲劳寿命延长3倍以上。

问答环节：

问题1：无铅焊锡球生产如何平衡成本与性能？
答：核心策略在于精准合金设计与分级应用。中低端消费电子可采用成本较低的SAC0307（Sn99Ag0.3Cu0.7），其银含量降低但通过优化冷却速率保持机械强度；高端领域则选用含铟的SAC+In合金，虽然铟价高达$300/kg，但其添加0.5%即可使热循环寿命提升40%。制造端通过多级雾化技术实现粒径分流：将直径0.3mm以上焊球用于普通BGA，0.1mm以下高精度球专供芯片堆叠，减少高精度工艺的资源浪费。

问题2：微焊球检测面临哪些技术瓶颈？
答：主要受制于光学衍射极限与三维缺陷识别。直径50μm以下焊球在可见光波段成像时，边缘模糊度超过2μm，难以评估球形度。解决方案是采用短波长紫外成像（DUV, 193nm）结合计算成像算法突破衍射极限。对于内部孔隙、成分偏析等立体缺陷，则需同步辐射X射线CT（分辨率<0.5μm）与超声共振谱分析，但设备成本高达千万级。近期Fraunhofer研究所开发的太赫兹波扫描技术（0.1-1THz），能以1/10成本实现亚微米级内部缺陷探测，预计2026年投入商用。
