2025年焊锡球技术全景：从微米级精度到绿色工艺的突破

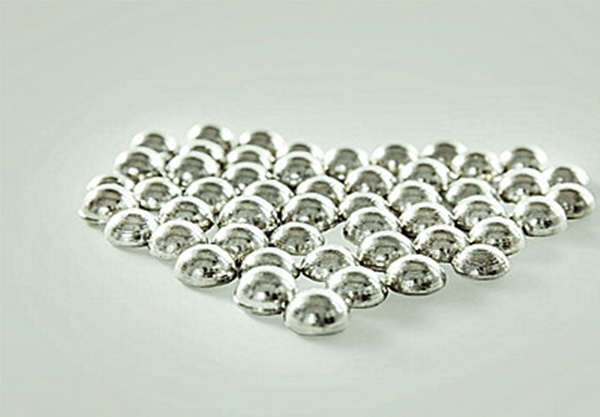

在2025年的电子制造业，焊接专用高品质焊锡球早已不是简单的连接材料，而是精密封装领域的"隐形冠军"。随着3D IC封装、Chiplet异构集成技术的爆发式增长，直径0.1mm以下的微焊球需求激增。据国际半导体产业协会最新报告，全球焊锡球市场在2025年第一季度同比增长23%，其中无铅高可靠性焊锡球占比突破85%。这场静默的技术革命，正推动着从智能手机到卫星载荷的全面升级。

材料革命：无铅合金的极限性能突破

当欧盟RoHS 3.0指令在2025年全面执行含铅焊料禁令时，行业曾担忧性能妥协。但新型Sn-Ag-Cu-Ti四元合金焊锡球彻底打破僵局。通过纳米钛颗粒强化，其抗跌落冲击性能提升40%，这在折叠屏手机转轴焊接点测试中表现尤为突出。更值得关注的是熔点控制——在217℃±1℃的精准区间内，既满足回流焊工艺要求，又避免高温损伤敏感芯片。全球头部焊料厂商的实验室数据显示，此类焊接专用高品质焊锡球的空洞率已控制在3%以下，这对汽车电子零缺陷要求至关重要。

工艺技术全覆盖的挑战在于应用场景的极端分化。航天级焊锡球需承受-196℃液氮环境到150℃高温循环，而医疗植入设备则要求生物相容性认证。2025年最前沿的解决方案是梯度材料设计：焊球核心采用高强度合金，表层则覆盖抗菌镀层。深圳某企业开发的"核壳结构"焊锡球，在人工关节电子模块的盐雾测试中实现5000小时零腐蚀，这项技术刚获得2025年度国际电子生产设备展创新金奖。

微米战场：倒装芯片封装的精度博弈

在芯片封装车间，直径30μm的焊锡球正进行着纳米级的"太空对接"。随着2.5D/3D封装成为主流，焊球间距从150μm压缩至40μm，相当于在指甲盖上布置上万连接点。2025年行业痛点在于共面性控制——当焊球高度差超过2μm时，就会导致芯片热斑甚至烧毁。日本某设备商最新推出的激光干涉仪检测系统，能在0.5秒内扫描5万个焊球的三维形貌，精度达0.1μm。

工艺技术全覆盖在此体现为"柔性制造"。同样是BGA封装，消费电子可能采用经济型SAC305合金焊锡球，而HPC服务器则需要掺锑的高温焊料。最令人惊叹的是自适应回流曲线技术：通过红外热成像实时监测每个焊球的熔融状态，动态调整加热参数。某台湾代工厂的案例显示，该技术使骁龙9 Gen4处理器的良率提升11%，直接减少每季度百万美元级的报废损失。

绿色智造：可持续性驱动的技术迭代

2025年焊锡球产业的碳排放核算正引发供应链地震。传统焊球生产每吨耗电12000度，而丹麦某公司开发的等离子体雾化技术，利用液态金属射流在惰性气体中直接生成球体，能耗降低65%。更颠覆性的创新来自回收领域：德国某实验室成功从电子废弃物中提取焊锡球，经纳米过滤后纯度达99.99%，成本比原生材料低40%。

工艺技术全覆盖正与数字孪生深度融合。在西门子杭州工厂，每个批次的焊接专用高品质焊锡球都有专属数字ID，记录着合金成分、粒径分布、氧含量等27项参数。当焊球进入贴片机时，系统自动调取最佳焊接曲线。某新能源汽车企业应用此系统后，电池管理系统焊接不良率从500ppm降至50ppm。可以预见，2025年焊锡球已从基础材料进化为智能互联的"数据载体"。

问题1：2025年主流焊锡球规格有哪些关键突破？
答：核心突破集中在微尺寸与高可靠性。直径0.06mm焊锡球实现量产，满足5μm以下间距需求；抗热疲劳循环次数突破10000次（JEDEC标准）；无铅焊球剪切强度达65MPa，比2024年提升15%；粒径一致性标准差≤0.5μm（旧标准为1.2μm）。

问题2：如何应对Chiplet技术对焊锡球的特殊要求？
答：需解决三大挑战：是超低高度焊球（＜20μm），采用铜柱+微焊球复合结构；是混装兼容性，同一封装内需适配不同熔点焊料；是应力缓冲，添加高分子微球吸收热膨胀差。英特尔最新EMIB技术就采用了梯度熔点焊球阵列。
