无铅焊锡球焊接温度全解析：2025年电子制造业的工艺命门

走进任何一家现代电子产品生产线，空气中弥漫的松香味和焊锡特有的金属气息，总在提醒我们一个微小却致命的工艺细节——那几百度高温下熔融的无铅焊锡球，正在芯片与基板间构筑起电气连接的生死桥梁。2025年第一季度全球电子元件报废统计显示，因焊接缺陷导致的失效占比高达37%，其中温度参数失控堪称头号杀手。当欧盟RoHS 3.0新规将无铅工艺偏差容忍度压缩至±1.5℃，行业老兵们望着操作界面上的温度曲线感叹：这道看似简单的物理题，实则是道送分还是送命题？

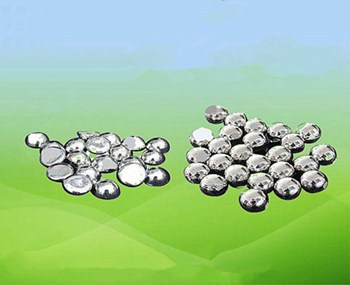

无铅焊锡球的温度困局：从环保到工艺的连锁反应

传统含铅焊料能在183℃的温和环境中完成浸润，而无铅焊锡球的熔点普遍跃升至217℃以上。这个看似不大的温度增量，在微米级的焊接界面却引发蝴蝶效应。2025年3月，某国际半导体大厂因0.5mm间距BGA焊点冷焊召回的智能手表主板，其根本成因正是焊接区实测温度与设定值存在4.2℃偏差。更棘手的是，无铅合金的润湿性比锡铅焊料低15%-30%，要求温度曲线必须像瑞士钟表般精准——预热区需在90秒内将器件均匀加热至150-180℃；回流峰值温度需维持在240-250℃区间，且持续时间必须控制在40-60秒的黄金窗口。

新材料的涌现更使问题复杂化。当掺杂铋元素的低温无铅焊锡球在可穿戴设备领域走红，其195℃的熔点和1.7mm的塌落特性，对设备热容量的计算精度提出全新考验。而军工级产品偏爱的锡银铜合金焊球，其260℃以上的作业温度又与有机基板的热变形温度（通常230-240℃）形成危险重叠。某国产VR设备厂商的教训尤为惨痛：为追求焊点强度调高焊接温度，结果导致柔性基板边缘起泡率达11.3%，整批次产品被迫返工。

温度参数实战手册：不同场景下的黄金法则

当我们拆解SAC305（Sn96.5Ag3.0Cu0.5）这类主流焊锡球的焊接参数，会发现温度控制需遵循三重法则：是热电偶的"幽灵现象"。2025年行业检测发现，超过六成产线依赖单点测温，但实际焊接中芯片与基板存在8-15℃的瞬时温差。建议在BGA四角及中心埋设微型热电偶，并采用动态补偿算法修正数据。

是热容量的"黑洞效应"。焊接带铜柱的FCBGA芯片时，其热容量是普通QFN封装的3倍以上。某服务器主板制造商通过阶梯式升温策略破解困局：第一阶段以2.5℃/s速率升温至170℃，保温90秒消除热应力；第二阶段以1.8℃/s升至240℃峰值，通过延长液相线以上时间（TAL）至75秒，成功将焊球坍塌高度稳定在直径的15%-20%理想值。

最易被忽视的是冷却速率的"玻璃化陷阱"。当无铅焊料从液相线以上骤冷至100℃时，过快的冷却（>4℃/s）会诱发晶界脆化。某新能源车用ECU模块的早期失效案例显示，采用强制风冷的生产线焊点断裂强度比氮气缓冷工艺低28%。建议在冷却段设置梯度降温区，将150-100℃区间的冷却速率控制在1-2℃/s。

2025工艺新战场：温度监控的智能革命

传统热电偶正在被毫米波热成像技术取代。最新搭载AI算法的在线监测系统，能以0.1℃精度实时绘制整个PCBA的温度场云图。深圳某无人机主板厂部署该系统后，成功将0201尺寸焊球的虚焊率从百万分之八百降至五十。更值得关注的是材料数据库的深度学习应用。某日系设备商开发的虚拟焊接平台，输入焊球成分、基板厚度、元件布局等参数后，可提前48小时预测最佳温度曲线，使新产品导入周期缩短40%。

面对多层堆叠封装（3D IC）的挑战，2025年兴起的脉冲热压焊接技术正改写规则。该技术通过微秒级电流脉冲精准加热焊球局部，使相邻芯片温差控制在5℃以内。某存储芯片制造商采用该工艺后，在焊接512层NAND闪存时，将热影响区范围从传统回流的1.2mm压缩至0.3mm，良率提升至99.993%。当行业为1纳米制程节点备战，这些在焊锡球温度场上的毫米之争，终将决定电子产业进化的微米精度。

问题1：无铅焊锡球焊接中最难控制的温度参数是什么？
答：峰值温度持续时间（TAL）与冷却速率构成双重挑战。TAL过短会导致焊料扩散不充分，形成枕头效应（Head-in-Pillow）；过长则引发金属间化合物过度生长。而冷却速率超过4℃/s时，锡基合金易产生微裂纹，需通过氮气环境控制实现1-2℃/s的理想冷却曲线。

问题2：应对异形基板焊接有哪些温度控制新方案？
答：2025年主流方案是分区温控+热补偿算法。对于混合金属基板（如铝碳化硅），采用红外预热+局部激光补热的组合工艺；针对柔性电路板，则开发了动态温度追随系统，通过实时监测聚酰亚胺基材的形变率自动调整热风流量，将温度波动控制在±1.8℃内。
