高性能无铅锡球：焊接操作熔点解析

在电子制造业迈向更环保、更可靠未来的进程中，高性能无铅锡球已成为表面贴装技术（SMT）和先进封装领域不可或缺的核心材料。随着欧盟RoHS指令的持续深化和全球环保意识的增强，传统含铅焊料正加速退出历史舞台。2025年伊始，行业对无铅锡球的性能要求，尤其是其精确的熔点特性及在复杂焊接工艺窗口中的表现，被提升到了前所未有的高度。这不仅关乎良品率，更直接影响到高端芯片、新能源汽车电子、5G通信模块等关键产品的长期可靠性。深入理解无铅锡球的熔点行为及其在焊接操作中的精细控制，是当下电子工程师和工艺专家的必修课。

主流无铅锡球合金体系及其熔点特性

目前市场上占据主导地位的高性能无铅锡球，主要基于锡-银-铜（SAC）合金体系。其中，SAC305（Sn96.5Ag3.0Cu0.5）因其在熔点、强度、润湿性和成本间取得的良好平衡，仍是应用最广泛的“主力军”。其固相线约为217°C，液相线约为220°C，这个狭窄的3°C熔程区间，对回流焊温度曲线的设定提出了极其严苛的要求。2025年，随着对焊接良率和效率的追求，更低温的无铅合金如SAC-Q（Sn-Bi-Ag-Cu-In体系）和Sn-Bi-Ag合金受到更多关注。，某些优化的Sn-Bi-Ag合金，其熔点可低至198-205°C，这显著降低了对热敏感元器件（如MLCC、复杂IC）的热损伤风险，特别适用于新能源汽车中日益增多的多层PCB板和柔性电路板焊接。

低温合金并非完美解决方案。Bi元素的加入虽然降低了熔点，但也可能带来脆性增加、抗跌落冲击性能下降以及长期使用中潜在的“锡须”风险。因此，2025年材料研发的重点之一，就是在保持较低熔点（如210-215°C范围）的同时，通过微合金化（添加微量的Ni, Ge, Sb等元素）或纳米颗粒增强技术，优化合金的机械性能和抗老化能力。这些新型高性能无铅锡球，正逐步应用于对可靠性要求极高的服务器主板、高速光模块以及航空航天电子设备中。

焊接工艺窗口：熔点与温度曲线的精妙共舞

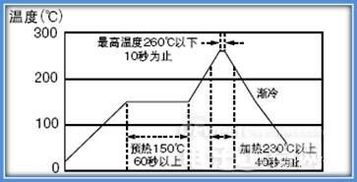

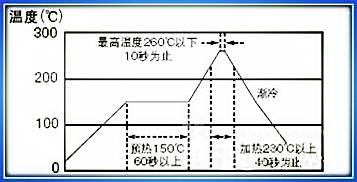

无铅锡球的熔点特性，直接决定了回流焊工艺窗口（Process Window）的设定。这个窗口，本质上是峰值温度（Tp）和液相线以上时间（TAL）的组合。对于标准SAC305锡球，Tp通常需设定在240-250°C，TAL需严格控制在60-90秒。过低的温度或过短的TAL会导致熔融不充分，产生“枕头效应”（Head-in-Pillow）或冷焊点；而过高的温度或过长的TAL则可能损伤元器件本体、PCB基材，甚至导致锡球过度氧化、IMC（金属间化合物）层过厚，影响焊点的长期机械强度和电学可靠性。2025年，随着元器件小型化（如01
005、008004封装）和PCB高密度化（HDI，任意层互连），热容差异巨大，温度均匀性控制变得前所未有的困难。

先进的回流焊炉在2025年普遍配备了更精密的温区控制（±1°C精度）、更高效的热风对流系统以及基于实时热成像的闭环反馈控制。同时，虚拟工艺开发（Virtual Process Development）技术应用日益广泛。工程师们利用热仿真软件，结合具体的PCB设计、元器件布局和锡球熔点数据，在电脑上预先模拟和优化回流焊温度曲线，大幅减少试错成本，确保即使面对复杂的板级设计，也能将实际焊接温度精准地控制在锡球熔点所要求的狭窄工艺窗口内。这对于生产诸如用于人工智能加速器的多芯片模块（MCM）或高带宽内存（HBM）堆叠封装至关重要。

熔点挑战与未来趋势：微互连与极端环境应用

展望2025年及未来，无铅锡球面临的熔点相关挑战主要来自两个前沿领域：微米级互连和极端环境应用。在先进封装领域，如2.5D/3D IC、Chiplet（小芯片）技术中，用于芯片间或芯片与基板连接的微焊球（Microbump）直径已降至50μm甚至更小。如此微小的锡球，其熔融行为与宏观尺度有显著差异。表面张力效应、氧化层占比增大以及快速加热/冷却过程中的热力学非平衡态，都使得其实际有效熔点和润湿行为变得难以预测。这对锡球成分的均一性、球径一致性以及助焊剂活性提出了近乎苛刻的要求。

另一方面，新能源汽车电力电子（如IGBT/SiC模块）、深空探测设备、地热井下传感器等应用场景，要求焊点在极端温度循环（-55°C至+200°C甚至更高）、高机械应力或强辐射环境下保持数十年稳定。这对无铅锡球的高温稳定性（抗高温蠕变）和低温韧性提出了双重挑战。2025年的研发热点聚焦于开发具有“智能熔点”特性的新型合金。，通过调控合金相图，设计在常规焊接温度下具有较低熔点（易焊接），但在器件工作的高温环境下，其微观结构能发生转变，形成高熔点相，从而提升高温服役性能。纳米复合焊料（在锡基体中弥散分布纳米陶瓷或金属颗粒）也被认为是有潜力同时改善高温强度和抗热疲劳性能的途径。

问答：

问题1：为什么说SAC305锡球的焊接工艺窗口比传统锡铅焊料更窄？
答：核心原因在于熔点差异和润湿性。传统Sn63Pb37焊料熔点为183°C，其固液共存区间较宽，工艺宽容度大。而SAC305的熔点更高（~217-220°C），且其熔程（固相线到液相线）非常窄（约3°C）。这意味着要达到充分熔融和良好润湿，必须将温度精确提升并维持在狭窄区间（通常峰值240-250°C，液相线以上时间60-90秒）。温度不足易导致冷焊、枕头效应；温度过高或时间过长则加速氧化、损伤元器件、形成过厚且脆的IMC层。无铅锡熔融后的表面张力通常高于锡铅，流动性稍差，对助焊剂活性和温度均匀性要求更高，进一步收窄了可用工艺窗口。

问题2：2025年，低温无铅锡球（如含Bi合金）应用增多，主要解决了哪些痛点？又带来了哪些新挑战？
答：低温无铅锡球（熔点通常在138-205°C之间，远低于SAC305的217°C）主要解决了三大痛点：1) 降低热应力：保护对高温敏感的元器件（如多层陶瓷电容MLCC、某些塑料封装IC、柔性基板），减少因热膨胀系数不匹配导致的开裂或分层风险；2) 节能降耗：降低回流焊峰值温度，减少能耗，符合绿色制造趋势；3) 兼容不耐高温的新材料：适应如低成本有机基板、某些新型热界面材料等。其挑战也很显著：1) 机械性能：Bi元素可能增加合金脆性，抗机械冲击（如跌落）和热疲劳性能可能劣于SAC合金；2) 长期可靠性：存在潜在的“Bi偏析”和“锡须”生长风险，影响长期电学连接稳定性；3) 兼容性：与现有高熔点焊料（如BGA锡球）混用时，在二次回流中易发生重熔，需精心设计工艺顺序。因此，选择低温锡球需在工艺温度、器件兼容性和最终产品可靠性需求之间做仔细权衡。

标签： 无铅焊料, 锡球, 焊接技术, 熔点, 回流焊, 电子制造, 先进封装, SAC
305, 微焊球, 工艺窗口
